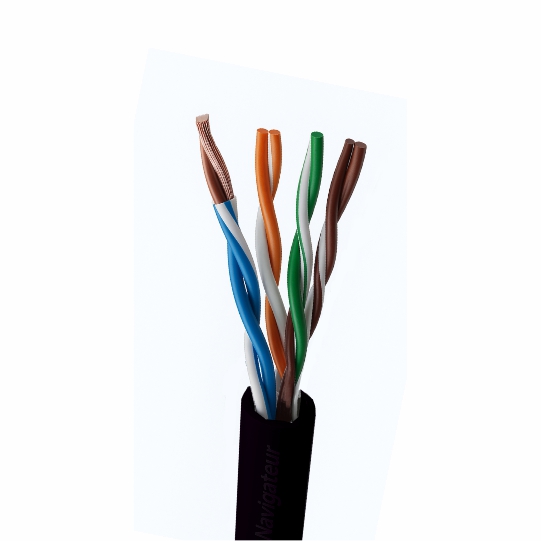

Cable UTP Cat 5E Exterior (PE 0.51mm)

🔹 Información General

• Tipo de producto: Cable de red U/UTP 4 pares Categoría 5E

• Aplicación: Sistemas de red Ethernet hasta 1 Gbps (1000 Mbps)

• Normativas de referencia: ANSI/TIA-568-C.2, IEC 11801, IEC 61156, BS EN 50288

🔹 Construcción Física

• Conductor: CCA (Copper Clad Aluminum) – 0.51 mm

• Aislamiento: Polietileno (PE), diámetro 0.9 mm

• Camisa exterior: Polietileno (PE) negro, grosor 0.55 mm, diámetro total 5.1 mm

• Pares trenzados y colores:

  1. Blanco/Azul – Azul

  2. Blanco/Naranja – Naranja

  3. Blanco/Verde – Verde

  4. Blanco/Marrón – Marrón

• Temperaturas:

  • Almacenamiento: 0°C a 40°C

  • Operación: -20°C a 60°C

🔹 Propiedades Eléctricas

• Resistencia del conductor (20°C): ≤ 15Ω/100m

• Desbalance de resistencia entre pares: ≤ 5%

• Resistencia de aislamiento (20°C): > 5000 MΩ/km

• Capacitancia mutua por par: ≤ 5.6 nF/100m

🔹 Rendimiento (Pruebas a 100m)

• Impedancia característica: 100 ± 15Ω

• Pérdida de inserción (atenuación):

  • 1 MHz: ≤ 3.0 dB

  • 10 MHz: ≤ 7.1 dB

  • 100 MHz: ≤ 24 dB

• Return Loss: ≥ 10–17 dB (dependiendo frecuencia)

• NEXT (diafonía): ≥ 30–60 dB

• PS NEXT / ACR-F / PS ACR-F: dentro de norma Cat 5E

🔹 Características

✔ Cable sólido con recubrimiento PE para uso en exteriores
✔ Diseñado para redes de hasta 1 Gigabit Ethernet
✔ Mejor desempeño que cables de aluminio sin cobre
✔ Resistente a condiciones ambientales
